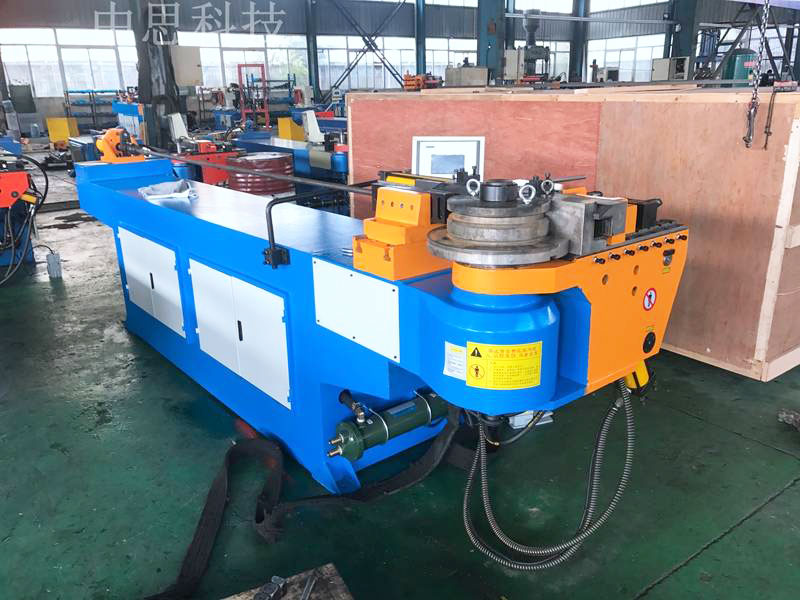

數控液壓彎管機(130CNC)
主要技術參數：
機器：AC220V單相電源
焊機：AC380V三相電源
適合材質：鐵、不銹鋼、鍍鋅管
適合壁厚：0.8mm以上
氣壓：5kg以上
立即咨詢
聯系熱線 18015544666
數控液壓彎管機可以很大的提高下料速度，降低人工。設備設計合理操作簡單易學，其市場保有量穩步增加，全自動切管機讓切管如此高效。
1、標準顯示文字：中文/英文切換。（其他文字可再依需求更改）
2、最大彎管程式記憶容量1000組，每組可編程16道彎曲。（可擴充）
3、直接輸入彎管加工參數，機器在自動運行時可單步執行、可暫停，以便彎曲特殊管件時可人工干預處理，也可恢復自動運行。同時具有暫停功能，具有自動、手動功能，一個循環之后運行下一個循環時用開關啟動，需要急停時使用急停按鈕。
4、作業程式及彎管程式記憶儲存時間無限，不會因停電或長期不使用而造成程式流失。
5、機器在進行自動加工同時，控制器仍可供輸入或編輯程式。
6、具XYZ座標值轉YBC加工值轉換功能，方便操作者使用。
7、彎管程式可在各加工步驟設定各軸獨自之動作0-9共十段速度，以針對不同工作物靈活運用，提高工作效率。另設有外部速度旋鈕隨時依需要降低或增高加工速度。
8、自動時具有后拉送料及往復送料功能供切換以因應不同管件加工需求。
9、配備加工量及加工時間計數功能。
10、采用絕對原點系統，每日晨或休息后重新開機，無須復雜手續尋找各軸原點即可馬上進入工作待命狀態。
11、屏幕同步顯示機臺之各動作軸位置狀況及彎曲角度變化。
12、控制程式具有自動偵測錯誤及對策之文字化顯示功能，機臺故障或不合邏輯操作之訊息均直接顯示在螢?zāi)簧?，具說明修復方法，以防止人為操作錯誤損害機臺及相對降低維修難度。上述自動偵測之異警訊息記錄皆可自動儲存作為日后維修參考。
13、自動或手動時具模式設定功能可依工作性質之不同，設定多種不同的工作模式如有無穿心、輔推等不同狀態，提高生產效率。
14、具多項延遲參數設定值可針對各動作軸做時間差設定以符合多種彎曲變化需求。
15、具各按鈕及電路輸出/入板之自動檢測功能，可輕易找出可能故障之位置。
16、機器具備自動潤滑系統，保護機器傳動件，提高機器使用壽命。
17、機器控制采用閉環控制。
產品技術參數：
序號 | 名稱 | 參數 | 單位符號 | 備注 |
1 | 最大彎曲管徑×壁厚 | Φ75×4 | mm |
|
2 | 最大彎曲半徑 | R400 | mm | 可按客戶要求 |
3 | 最小彎曲半徑 | 根據管徑 | mm |
|
4 | 最大彎曲角度 | 190 | 度 |
|
5 | 控制系統 | 微電腦控制 |
|
|
6 | 標準穿芯長度 | 2800 | mm | 可按客戶要求 |
7 | 管件允許彎頭數 | 16 | 個 |
|
8 | 可儲存零件數 | 16×16 | 個 |
|
9 | 電動機 | 7.5 | KW |
|
10 | 系統最大壓力 | 14 | MPa | 可調 |
11 | 液壓系統控制 | 電磁換向閥 |
|
|
12 | 油箱容積 | 250 | L | 自制 |
13 | 機床外形尺寸 | 4000×1000×1100 | mm |
|
14 | 機床重量 | 約3000 | KG |
